無溶劑聚苯胺抗靜電防腐涂料
發(fā)布時間：2025-03-25 作者：昂威涂料 瀏覽次數(shù)：次
無溶劑聚苯胺（PANI）抗靜電防腐涂料是一種高性能功能性涂料，結合了 聚苯胺的導電性 和 無溶劑樹脂的環(huán)保防腐性能，適用于需要 抗靜電、耐腐蝕、長效防護 的工業(yè)環(huán)境，如石油化工、海洋設施、儲罐、管道等。
一、產(chǎn)品特性
-
抗靜電性能
-
表面電阻率可控制在 10⁴~10⁹Ω（符合GB 12158-2006防靜電標準）。
-
聚苯胺（PANI）作為導電填料，比傳統(tǒng)碳系/金屬填料更穩(wěn)定，不易氧化、脫落。
-
-

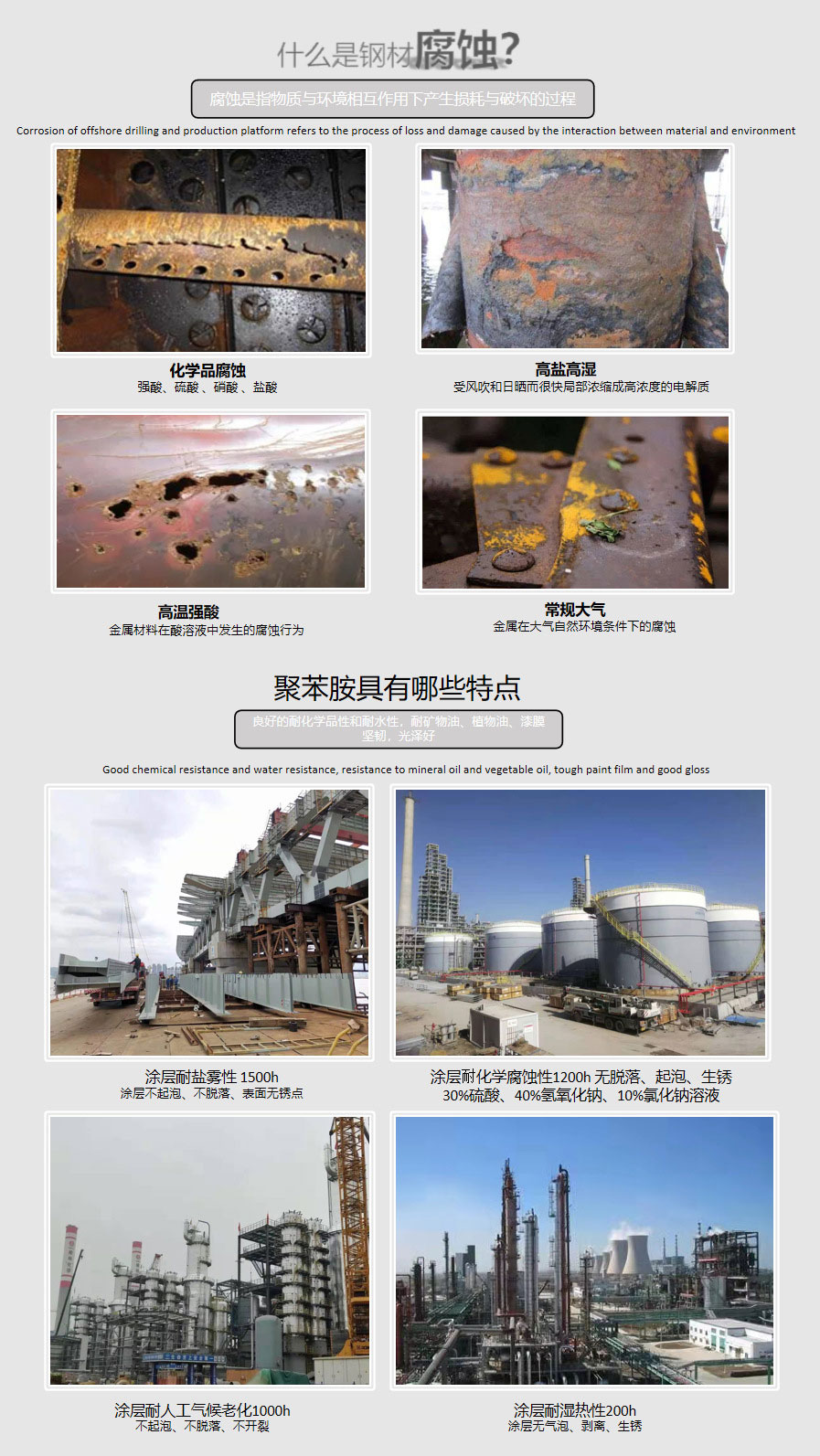

優(yōu)異防腐性
-
無溶劑環(huán)氧/聚氨酯體系，致密涂膜，耐酸、堿、鹽、油等化學介質(zhì)。
-
聚苯胺的鈍化作用可增強金屬基材的耐蝕性（陰極保護+屏蔽防護）。
-
-
環(huán)保性
-
無溶劑/VOC極低，符合GB 30981-2020環(huán)保標準，適合密閉空間施工。
-
-
長效耐久
-
設計壽命 10~15年（C5-M級腐蝕環(huán)境），耐候性優(yōu)于普通防腐涂料。
-
二、典型應用領域
-
石油化工：儲罐內(nèi)壁、輸油管道、化工設備（防靜電+防腐）。
-
海洋工程：海上平臺、船舶壓載艙、碼頭鋼樁（耐鹽霧+導電）。
-
電力設施：變電站接地網(wǎng)、風電塔筒（抗靜電+耐候）。
-
軍工航天：彈藥庫、導彈發(fā)射井（防靜電火花+長效防護）。
三、施工工藝
1. 基材處理
-
鋼鐵表面：噴砂至Sa2.5級（ISO 8501-1），粗糙度40~70μm。
-
不銹鋼/鋁合金：拉毛或化學處理（如磷化、鈍化）。
-
舊涂層：徹底去除銹蝕、油污，打磨至St3級。
2. 涂料配制
-
雙組分體系（主劑+固化劑），按廠家比例混合，攪拌后熟化10~15分鐘。
-
無溶劑型粘度高，可添加少量專用稀釋劑（≤5%），避免影響導電性。
3. 涂裝方法
| 工藝 | 適用場景 | 注意事項 |
|---|---|---|
| 無氣噴涂 | 大面積施工（儲罐、管道） | 噴壓15~20MPa，膜厚均勻 |
| 刷涂/輥涂 | 小面積或復雜結構 | 避免漏涂，確保導電連續(xù)性 |
| 靜電噴涂 | 高效自動化涂裝 | 需調(diào)整電壓避免擊穿 |

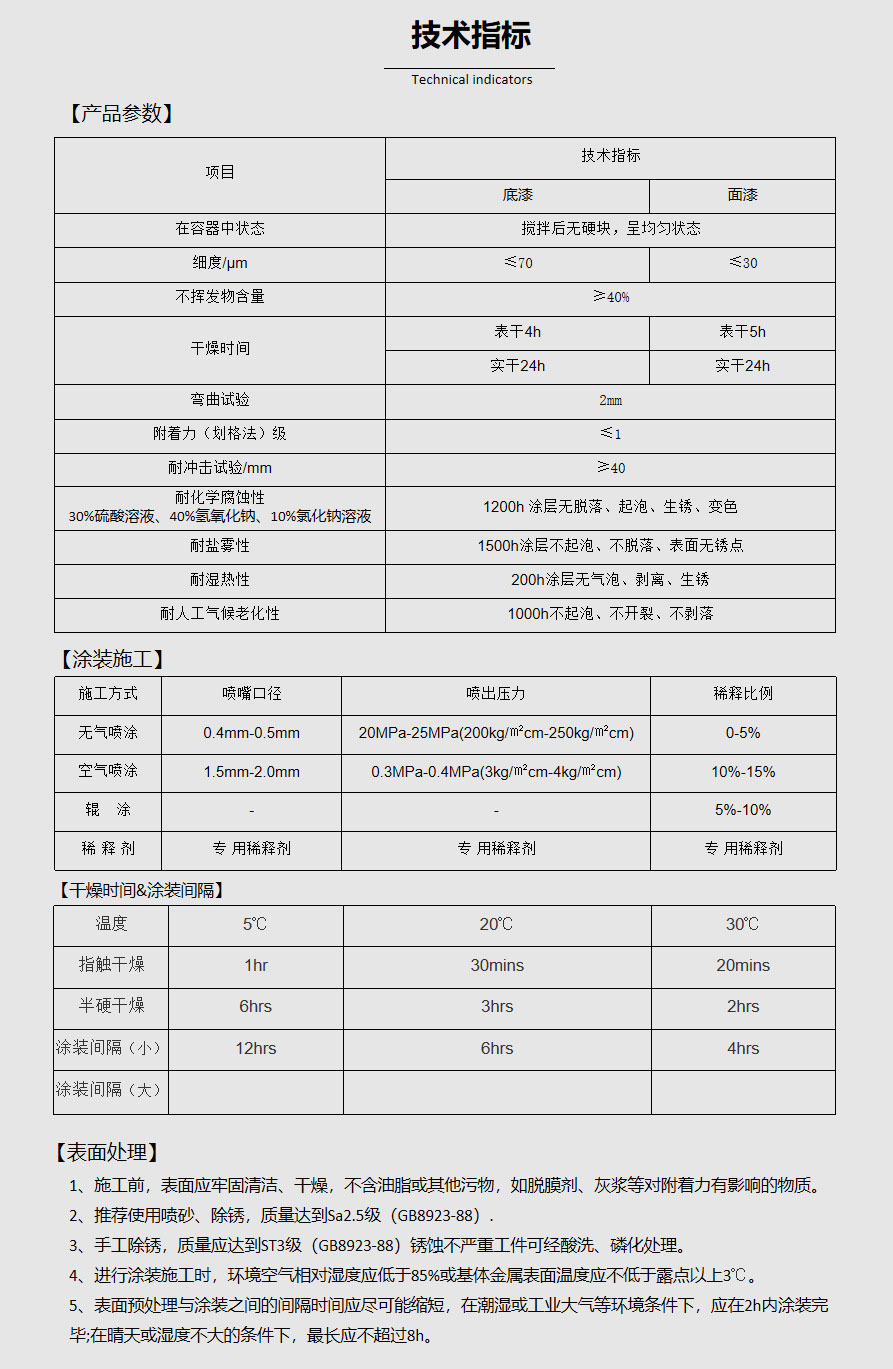

4. 涂裝參數(shù)
-
干膜厚度：建議150~250μm（單道或多道施工）。
-
層間間隔：表干后（2~4小時）可覆涂，完全固化需7天（25℃）。
-
環(huán)境要求：溫度5~40℃，濕度≤80%，露點以上3℃施工。
四、常見問題與解決
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 導電性不足 | 聚苯胺分散不均 | 嚴格攪拌，檢測電阻率 |
| 涂層起泡 | 基材殘留水分/溶劑 | 加強基材干燥，控制膜厚 |
| 附著力差 | 表面處理不達標 | 重新噴砂，選用配套底漆 |
五、市場主流品牌參考
-
國際品牌：PPG Sigmaguard、阿克蘇諾貝爾Interpon、佐敦Jotun。
-
國產(chǎn)品牌：海虹老人Hempel、昂威涂料、中涂化工。
-
價格范圍：80~200元/㎡（視膜厚和施工難度）。
六、驗收標準
-
導電性：表面電阻率≤10⁹Ω（GB 50515-2010）。
-
防腐性：通過ISO 12944-9 C5-M鹽霧測試（≥3000小時）。
-
膜厚檢測：磁性測厚儀驗證，偏差≤±10%。
總結
無溶劑聚苯胺涂料是高端防腐抗靜電領域的優(yōu)選，適用于嚴苛工況。施工時需嚴格把控 基材處理、導電填料分散、膜厚控制 三大關鍵點，建議由專業(yè)團隊操作以確保性能達標。
